Centrala sygnalizacji pożarowej: Wymiar praktyczny, przeglądy i normy
Centrala sygnalizacji pożarowej to mózg każdego systemu detekcji. Zobacz, jak w praktyce wygląda rzetelny serwis CSP, na co zwracają uwagę inspektorzy i jak uniknąć błędów w matrycy sterowań.
Wypełnij demo protokołu przeglądu instalacji sygnalizacji pożarowej. Generuj PDF z podpisem na e-mail.
Spis treści (8) ▾

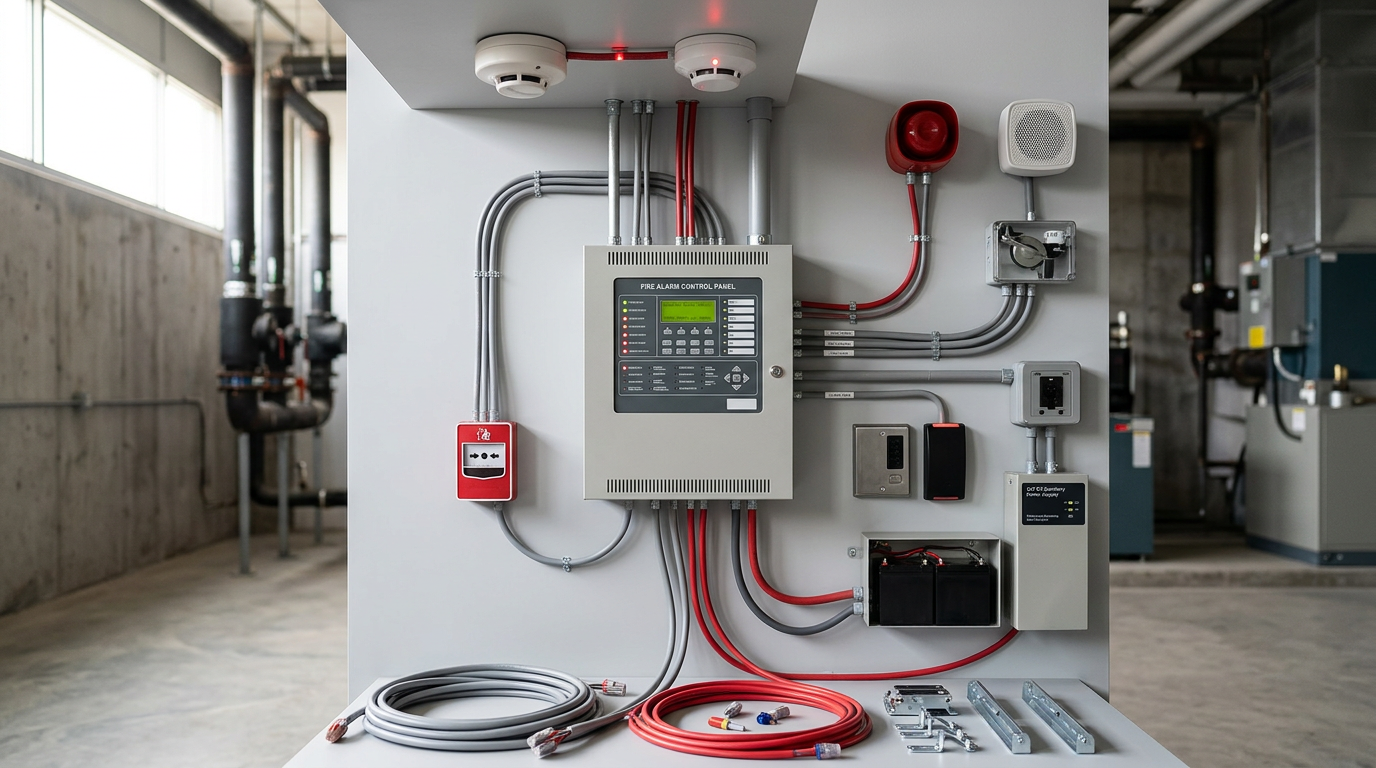

Centrala sygnalizacji pożarowej (CSP) jako mózg całej instalacji SSP
Centrala sygnalizacji pożarowej to bezdyskusyjnie najważniejszy węzeł każdego nowoczesnego obiektu, w którym krzyżują się sygnały z czujek dymu, ręcznych ostrzegaczy pożarowych (ROP), modułów wejścia/wyjścia oraz elementów wykonawczych. Z perspektywy konserwatora PPOŻ oraz zarządcy budynku, CSP to nie jest tylko "skrzynka z wyświetlaczem", na której odczytuje się zieloną diodę zasilania. To potężny sterownik mikroprocesorowy (np. z serii Polon 6000, Esser IQ8Control czy Schrack Seconet), który w ułamku sekundy musi odczytać stan zanieczyszczenia komory optycznej, przeanalizować pętle dozorowe, wykryć nieprawidłowości i w razie pożaru – uruchomić rygorystyczny scenariusz ewakuacyjny.
Praktyka rynkowa bezlitośnie weryfikuje jakość serwisu. Największy problem pojawia się, gdy centrala sygnalizacji pożarowej działa "pozornie". Przykład z typowego biurowca kl klasy A: po zadymieniu czujki w strefie najemcy na panelu głównym pojawia się komunikat o pożarze, syreny na piętrze zaczynają wyć, ale zaprogramowany moduł nie "zrzuca" kontroli dostępu (KD) na drzwiach klatki schodowej. Dlaczego? Ponieważ podczas ostatniej rearanżacji wnętrz zmieniono adresację, a w dokumentacji konserwator rutynowo odhaczył "system w pełni sprawny". Taki papierowy przegląd daje złudne poczucie bezpieczeństwa i w prostej linii prowadzi do prokuratora w razie faktycznej tragedii.
Aby zrozumieć pełny obraz, ocenę stanu centrali musisz zawsze wiązać z tym, jak w ogóle zaprojektowano cały system detekcji. Jeśli szukasz szerszego spojrzenia, przeczytaj artykuł o tym, czym dokładnie jest SSP – co to jest? oraz przestudiuj wymagania dotyczące systemów sygnalizacji pożarowej.
Ramy prawne i normatywne: PN-EN 54 w praktyce
Fundamentem prawnym dla każdego konserwatora jest Rozporządzenie MSWiA z 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków (Dz. U. 2010 nr 109 poz. 719). Zgodnie z § 3, wszystkie urządzenia przeciwpożarowe, na czele z systemami detekcji, wymagają przeglądów technicznych zgodnie z dokumentacją techniczno-ruchową (DTR), jednak absolutnie nie rzadziej niż raz na 12 miesięcy. Branża security opiera się tutaj na normach serii PN-EN 54, z których dla samej CSP kluczowe są:
- PN-EN 54-2 – określa wymagania budowy i działania samej centrali sygnalizacji pożarowej.
- PN-EN 54-4 – reguluje certyfikację zasilaczy. Serwisant musi wiedzieć, że zasilanie panelu to nie tylko podłączenie 230V, ale zaawansowany układ nadzorujący rezystancję obwodu.
- PKN-CEN/TS 54-14 – wytyczne planowania, instalowania i konserwacji. Wytyczne CNBOP również mocno się do nich odwołują.
Jeśli Twoja centrala sygnalizacji pożarowej zrzuca zasilanie bytowe i uruchamia klapy oddymiające lub windy do strefy bezpiecznej, testy panelu głównego muszą być bezwzględnie zintegrowane ze sprawdzeniem aparatury prądowej. Zobacz, jak poprawnie to przetestować, czytając wpis: Przeciwpożarowy wyłącznik prądu. Ponadto procedury wymuszone przez panel obsługi muszą pokrywać się z dokumentami zarządczymi na obiekcie. Informacje na ten temat precyzuje Instrukcja bezpieczeństwa pożarowego.
Anatomia przeglądu: Jak sprawdzić centralę sygnalizacji pożarowej krok po kroku?
Solidny przegląd CSP to operacja na żywym organizmie. Technik nie wchodzi do pomieszczenia ochrony po to, aby rzucić okiem na wyświetlacz LCD. Oprogramowanie potrafi maskować uszkodzenia i braki ciągłości pętli, jeśli instalator zastosował niewłaściwe obejścia (bypassy) sygnałów.
Krok 1. Weryfikacja matrycy sterowań i dziennika zdarzeń
Prace rozpoczynamy od zgrania pliku konfiguracyjnego oraz weryfikacji bufora zdarzeń. Szukamy chronicznych awarii: powtarzających się doziemień o godzinie 6:00 (co często zbiega się z uruchomieniem klimatyzacji czy rolet, generując zakłócenia elektromagnetyczne), zaników zasilania 230V czy zgłoszeń o zabrudzonych komorach optycznych czujek. Musisz też porównać opisy stref z rzeczywistością. Komunikat z wyświetlacza "Pożar: Strefa 12, Pętla 2, Adres 45 - Magazyn opon" podany strażakowi w recepcji musi się zgadzać ze stanem faktycznym budynku, a nie z projektem architektonicznym sprzed 10 lat, gdy w tym miejscu była serwerownia.
Krok 2. Pomiary układu zasilania i buforowania prądu
Zasilanie w CSP wymaga surowej diagnostyki. Sprawdzamy, czy napięcie na zaciskach ładowania akumulatorów oscyluje w optymalnym zakresie (najczęściej około 27,6V w układach 24-woltowych dla 20°C). Same akumulatory (np. Yuasa, Alarmguard, o pojemności rzędu 17Ah – 40Ah) testujemy nie tylko miernikiem uniwersalnym, ale dedykowanym testerem badającym rezystancję wewnętrzną (np. urządzeniami typu ACT). Zaledwie 4-letni akumulator potrafi trzymać napięcie 13,8V, ale pod obciążeniem w trakcie alarmu ulega natychmiastowej degradacji, co wyłącza centralę i cały kompleksowy przegląd PPOŻ budynku mija się z celem.
Krok 3. Testowanie pętli dozorowych i systemów sterowania (scenariusz pożarowy)
Sprawdzanie działania wejść to podstawa. Generujemy sztuczny alarm za pomocą gazu testowego (typu Solo) lub wciśnięcie płytki szybki ROP-a. Następnie weryfikujemy zachowanie matrycy wykonawczej centrali:
- Zrzut przekaźników napięciowych układów HVAC i klimatyzacji (aby nie podsycać pożaru).
- Wysterowanie centrali wentylacji oddymiającej (otwarcie klap, zasilenie wentylatorów napowietrzających klatkę, zgodnie z normą PN-B-02877).
- Uruchomienie Dźwiękowego Systemu Ostrzegawczego (DSO) z prawidłowymi komunikatami ewakuacyjnymi dla poszczególnych stref.
- Zjazd wind do kondygnacji parteru z blokadą drzwi.
- Odblokowanie tripów na bramkach wejściowych i zwór elektromagnetycznych w strefach chronionych.
Serwisant wpisuje wszystko w dokument, za który ręczy uprawnieniami. Aby o niczym nie zapomnieć, w codziennej pracy konserwatorów kluczowa jest dokładna lista kontrolna przeglądu SSP.
| Badany moduł CSP | Metoda i cel weryfikacji | Wymagany wpis w protokole |
|---|---|---|
| Zasilacz buforowy 24V | Pomiar napięcia i weryfikacja prądu ładowania bez sieci podstawowej 230V. | Parametry V i A. Czas podtrzymania przy odłączeniu prądu. |
| Wyświetlacz / Klawiatura | Badanie reakcji matrycy klawiatury błonowej na wyciszenie, kasowanie, badanie kontrolek LED. | Brak fizycznych uszkodzeń, 100% czytelność zdarzeń. |
| Układ testu doziemienia | Zwarcie bieguna pętli L+ lub L- do ochronnego uziomu obudowy centrali (PE). | Zgłoszenie awarii "Doziemienie" z identyfikacją pętli. |
| Transmisja sygnału alarmu pożarowego do PSP | Symulacja alarmu II stopnia na obiekcie i weryfikacja u dyżurnego Pionu Operacyjnego (MSK/PSK). | Dokładna godzina i min. odebrania paczki danych na stacji PZT. |
Najczęstsze grzechy i patologie na obiektach
Niestety, elektronika nie wybacza nonszalancji konserwatorów. Kiedy centrala sygnalizacji pożarowej zostaje zaniedbana, ryzyko pożarowe na obiekcie radykalnie wzrasta. W Polsce regularnie spotyka się następujące błędy serwisowe:
- Utrzymywanie "Bypassów" przez całe lata: Wyłączenie programowe wadliwej czujki z konkretnego biura albo hali w trakcie prac remontowych. Remont się kończy, najemca wchodzi na obiekt, a ochrona ppoż dla tej kubatury jest zerowa, bo nikt nie zdjął blokady na centrali.
- Kasowanie uszkodzeń bez diagnozy: Pojawiający się co kilka godzin błąd pętli resetuje pracownik z portierni. Ignorowane obniżenie rezystancji izolacji między żyłami kabla YnTKSy stopniowo dewastuje karty pętlowe w centrali.
- Czarne skrzynki pozbawione firmware'u: Centrale konwencjonalne starego typu bywają już pozbawione wsparcia producenta, a ich pamięć traci integralność. Z kolei w nowoczesnych układach rzadko kto tworzy fizyczną lub chmurową kopię zapasową konfiguracji instalacji, po spaleniu płyty głównej obiekt pozostaje bez ochrony na tygodnie organizując bazę danych od zera.
- Przegapiona degradacja przekaźników bezpotencjałowych: Nawet jeśli centrala zdekodowała pożar, zaśniedziałe lub mechanicznie zużyte wyjścia PK nie przekażą sygnału do wysterowania klap ppoż.
Z czym to się je finansowo – ceny przeglądów i napraw
Ekonomia obiektowa rządzi się swoimi prawami. Konserwacja małego panelu konwencjonalnego (np. starego urządzenia Polon-Alfa Ignis obsługującego magazyn ze 100 czujkami) z regularnym, kwartalnym czyszczeniem pętli to wydatek rzędu 500 do 1200 złotych za jedną wizytę ekipy wspólnie ze sprawdzeniem sprzętu gaśniczego. Jednak roczny, pełny test scenariusza pożarowego w rozbudowanej galerii handlowej pracującej na potężnej centrali Bosch FPA-5000, nasyconej wieloma węzłami komunikacyjnymi CAN, integrującej windę, system parkingowy, strefy wentylatorów promieniowych i współpracującej z ponad dwoma tysiącami czujników – to już logistyka wyceniana na kilkanaście do nawet dwudziestu pięciu tysięcy złotych.
Wymiana krytycznie uszkodzonej i zdezaktualizowanej CSP wiąże się często z budżetem od 8 000 zł w najprostszych systemach, do dobrze ponad 80 000 zł, jeśli mowa o konieczności przeprogramowania logiki wejść/wyjść dla sieci paneli central z zachowaniem pełnej redundantności pracy (tzw. praca obwodowa paneli).
Z perspektywy firmy instalacyjnej lub specjalisty PPOŻ dokumentowanie całego procesu to klucz do zarabiania i własnego bezpieczeństwa przed sądem. Kopiowanie papierowych tabelek odchodzi do lamusa. Jeżeli chcesz uwolnić się od chaosu tworzenia raportów po wielogodzinnych pracach przy pętlach i rozładowanych akumulatorach, przetestuj nowe rozwiązanie. Wypełnij protokół przeglądu online, dodaj na bieżąco zdjęcia usterek przy matrycy i wyślij gotowy do podpisu cyfrowego protokół w 5 minut po zamknięciu szafy rack z urządzeniami.
